統贏 Star CAD 2010 全程放心使用
統贏 Star CAD 2010 從性能到功能都有了較大提高，在CAD平臺中仍遙遙領先。

• 統贏 Star CAD 2010 打開檔速度提高30%，保存檔速度提升50%，操作更順暢。
• 列印系統有質的飛躍，從功能、出圖效率和出圖正確性都有極大提高，接近國際頂 尖的CAD的水準。
• 全新“自定義用戶介面”，與 Auto CAD 2010完全相容。
• 完善了對文字的處理，功能、性能和相容性明顯增強。
• 改進填充、設計中心、代理物件的顯示和編輯、OLE物件支援等功能，現有功能更完美。
• 增加了設置圖紙密碼、圖紙發佈、PDF檔輸出、多夾點編輯、遠端文本、弧形文字、區域覆蓋、SPLINEDIT、CONVERT等大量實用功能，使用戶操作更得心應手。

一、全能的列印輸出系統

二、多行文字系統全面改進

三、全新的自定義用戶介面

四、改進功能

五、新增功能

• 高精度列印，列印尺寸更精確。
• 全新列印操作，與國際主流的CAD完全相同。
• 全新列印預覽，精確, 高速。
• DWG列印佈局資料相容。
• 完美相容CTB與STB列印方式，國內獨家提供顏色相關與名稱相關等兩種列印樣式處理機制。
• 列印系統的重大改進主要包括下面幾方面：

為了讓用戶更加方便的操作 統贏 Star CAD 2010 中文繪圖軟體列印系統，統贏 Star CAD 2010 實現了與AutoCAD最新版本近乎一致的操作介面，給用戶基本一致的操作感覺，無需重新熟悉。

為了讓用戶更加方便的操作統贏 Star CAD 2010 列印系統，StarCAD2010 電腦繪圖軟體實現了與AutoCAD最新版本近乎一致的操作介面，給用戶基本一致的操作感覺，無需重新熟悉。設置介面上新增了預覽視窗，用戶可直觀的瞭解到當前設置列印的大致情形。在選擇列印視窗時統贏 Star CAD 2010 會將當前已經列印區域亮顯，方便用戶確認選擇。

為了讓用戶更加便於控制列印樣式，統贏 Star CAD 2010 提供了與 AutoCAD2010 一致的列印樣式表設置環境，使用可以非常方便的操作 Star CAD 2010 列印樣式系統。

統贏 Star CAD 2010 在國內首次實現了列印驅動框架介面(Haochen Device Interface ,HDI)，同時向二次開發商提供HDI開發介面，方便國內用戶控制及實現列印功能。 統贏 Star CAD 2010 電腦繪圖軟體 使用HDI框架實現了常用的列印驅動。實現的驅動包括：HP繪圖機，PS\EPS，PDF，EMF/WMF，常用光柵格式(BMP, JPEG, PNG, GIF, TIF)。 同時，統贏 Star CAD 2010 即將實現列印生成DXB等等AutoCAD定義的格式和PCL HP小型印表機驅動。下面將對以上驅動做詳細介紹。 HDI驅動有其靈活的掛接上也明顯提高，HDI驅動沒有繁索的安裝過程，且所有的設置參數與原有的系統設置並存，可以進行預覽，筆寬，線型，紙張等等參數的設置。

統贏 Star CAD 2010 新加入了智慧列印優化驅動掛接系統驅動，可使近乎所有的系統繪圖機從出圖效率與出圖正確性自動得到不同層次的提高。通過特殊的列印處理流程，使幾乎任何系統繪圖機均可自動得到較高的出圖效率與精度，其出圖精度達到1圖元級別即300/1英寸。用戶在不需做任何特殊設置即可使近乎所有系統繪圖機出圖效率與精度與國際頂尖的CAD軟體相近的程度。

統贏 Star CAD 2010 國內獨家同時支持了CTB（顏色相關）與STB（名稱相關）兩種列印顏色映射方式，並支援所有參數，包括：顏色、抖動、灰度、筆號、虛擬筆號、淡顯、線型、自適應、筆寬、端點、連接、填充。這使統贏 Star CAD 2010 進一步確立了列印出圖的國內領先地位。

	統贏 Star CAD 2010 國內首創支援了真正意義上的 PC3 列印配置系統，用戶可使用PC3檔紀錄下列印設備特有設置資訊，如：印表機自定義紙張、出圖解析度等，並可靈活掛接多種HDI驅動列印出圖。其PC3設置與Autocad2010是完全一至的，極大的方便了用戶列印出圖。
	透過 PC3 列印配置系統，用戶可將如：自定義紙張、列印橫縱向、著墨清晰度、進紙器選擇、顏色疊加方式等數十個列印設備個性化設置存儲在PC3檔中，如同AutoCAD一樣當用戶在印表機列表選擇該PC3檔時，系統將自動使用已經存儲的設置初始化列印設備並進行列印。

在 統贏 Star CAD 2010 電腦繪圖軟體以前的版本中，相容性是比較突出的問題。統贏 Star CAD 2010 版從底層對文字、多行文字進行了系統的技術改進，在文字系統在功能和性能上基本接近於最新版本的AutoCAD，相比國內同類產品，統贏 Star CAD 2010 的相容性有了顯著提高。這些重要技術改進體現在以下幾個主要方面： 全新的多行文字解碼系統。新的解碼系統不僅功能更加完善，支援目前所有的文字格式，而且容錯性良好。 全新的字模解析功能。新的字模解析功能有助於提高文字顯示性能，並且尺寸控制更精准，文本行的長寬和AutoCAD完美相容。 全新的多行文字排版佈局系統。增加了對段落縮進和製錶位的支援，完善了排版佈局功能，大大增強多行文字顯示輸出相容形。 改進字體管理系統。全新的字體和字形緩存機制，有效地減少了記憶體佔用，並且顯示性能更高。

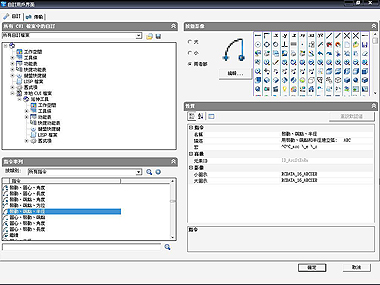

統贏 Star CAD 2010 新的“自定義用戶介面”與 Auto CAD 2010的“自定義用戶介面”相容，方便簡潔的展示了所有的介面元素、圖示、和程式所支援的命令。自定義檔採用目前流行的XML格式，同時支援老的的功能表檔格式(mnu、mns) 。 “自定義用戶介面”對話方塊包含一系列動態顯示窗格，可隨意隱藏或改變其大小，以達到用戶理想的顯示效果。在左邊的窗格中，以樹形結構層次分明的列出了所有的用戶介面 (UI) 元素，選擇其中某個元素後，就可以在右邊的窗格中查看其說明並修改其中可以用戶自定義的屬性。 除了可以通過“自定義用戶介面”對話方塊修改已有的介面元素外，用戶還可以通過提供的拷貝、粘貼、複製、刪除、新建等命令簡單快捷地創建新的用戶介面元素。在新的介面元素創建後，可從命令列表中選擇特定的命令拷貝或拖拽到其下，以完成介面元素與命令的關聯。 對於二次開發用戶，“自定義用戶介面”對話方塊提供了方便的命令自定義方式，只需在圖示列表單擊選擇就可方便地更改與命令對應的圖示。除了選擇已有的圖示，用戶還可以方便地調用“按鈕編輯器”修改或創建新的圖示，並將其與特定的命令相關聯。

增強型圖形恢復管理器提供了修復由於程式異常等未正確保存的圖形檔功能。當程式異常退出，圖形檔沒有被保存時，程式再次啟動，將顯示圖形恢復管理器，列出沒有保存檔的最近保存版本和自動備份檔案，以供用戶從最近保存的備份檔案中恢復。
新的圖形修復管理器介面和A CAD相容，對未正常保存的檔進行分類顯示和管理，方便用戶在程式出現異常時，修復上次沒有正常保存的圖形檔。
異常突發保存功能，在程式發生一些未知異常的情況下會提示用戶嘗試保存資料，如果保存成功，會在自動恢復管理器上列出。給用戶最大限度的安全感受。 統贏 Star CAD 2010 提供了自有的快速自動備份機制，以比較大的磁碟空間冗餘備份，提供較強的自動備份機制。增強的自動備份功能，提供了對快速自動備份檔案的壓縮功能，對生成的dwh自動備份檔案進行壓縮存儲，節省大量自動備份檔案佔用的磁碟空間，並且當磁碟空間剩餘空間減少到一定數量時，及時給用戶以提示資訊，提示用戶進行磁片清理。 增加指定圖案填充原點、重新創建邊界、是否孤島檢測、繪圖次序、創建獨立的填充圖案、支援面域等功能，介面進一步相容AutoCAD，增加-bhatchedit命令。

填充可以作為剪切的邊界，並可以被修剪。

新的設計中心實現了和 Auto CAD 從介面、功能和操作習慣上的相容，方便用戶的使用。設計中心支援如下功能：

•流覽用戶電腦、網路驅動器和 Web 頁上的圖形內容（例如圖形或符號庫）。 •在定義表中查看圖形檔中命名物件（例如塊和圖層）的定義，然後將定義插入、附著、複製和粘貼到當前圖形中。 •創建指向常用圖形、檔夾和 Internet 網址的快捷方式。 •向圖形中添加內容（例如外部參照、塊和填充）。 •在新視窗中打開圖形檔。 •將塊拖動到工具選項板上以便於訪問。 左圖是設計中心介面：

統贏 Star CAD 2010 在一年的補充完善後，於統贏 Star CAD 2010 實現了完整的 統贏 Star CAD 2010 開發環境，二次開發商可以使用SDK像在 Auto CAD上做二次開發一樣，開發StarCAD2010程式，並可方便的移植AutoCAD二次開發程式到統贏 Star CAD 2010 下。 Appload對話方塊區分已載入的應用程式和歷史記錄列表，更加直觀明瞭；增加啟動組，程式啟動時自動載入，相應應用程式，方便快捷；增加載入VBA應用程式，全面支援vba。 統贏 Star CAD 2010 支援LSP檔加密，命令：encrylisp。加密方式可選擇ACAD、AES、DES、3DES。 統贏 Star CAD 2010 中文繪圖軟體改寫了代理實體的顯示流程，顯示的正確性明顯提高。統贏 Star CAD 2010 全面改進代理實體的處理流程，能夠將代理實體分解為其顯示圖元（直線、圓弧、文字等），並能對代理實體和其他實體一樣進行平移、旋轉和縮放，正確保存編輯後的圖形。 DDUCS對話方塊實現如下功能：顯示選定 UCS 的坐標軸和原點的相關資訊，顯示和修改已定義但未命名的用戶坐標系，恢復命名且正交的 UCS，指定視口中 UCS 圖示和 UCS 設置。
Rename採用對話方塊模式，修改UCS、圖塊、文字樣式、線型等的名稱更加方便。

修改檔或保存檔時，可以向圖形添加口令，之後保存該圖形，圖形檔將被加密。除非輸入口令，否則圖形檔將無法重新打開。這樣能保證用戶圖紙的安全性。若有多個圖形檔，應該為每個需要加密的圖形分別附加口令。
加密演算法完全相容AutoCAD，即 統贏 Star CAD 2010和AutoCAD加密的圖形檔可以雙向存取。

創建單頁或多頁圖形集以發佈到一個單獨的多頁DWF檔。

導出當前圖形到 PDF(Portable Document Format) 檔。通過輸入 EXPORT 命令即可。 統贏 Star CAD 2010 提供了對圖中文字相關實體的字元集轉換功能，用戶可方便的轉化字元到BIG5或GB2312。命令：gb2big5。 動態反應文字：rtext，可將一個文字檔案的內容或一個DIESEL運算式的計算結果作為文字物件顯示在圖中。

弧形文字：arctext，將文字沿著一條弧線繪製。 區域覆蓋：Wipeout，方便快捷地創建多邊形區域，該區域將用當前背景色遮罩其下面的物件。

可以同時操控多個實體的多個夾點。可以使用多個夾點作為基夾點來使選定夾點之間的物件形狀保持不變。 選擇夾點時按下 SHIFT 鍵。

樣條線編輯支持帶熱夾點編輯，操作方式和AutoCAD相容。新增splinedit命令，使用該命令可以進行如下編輯操作：
•擬合數據。編輯定義樣條曲線的擬合點數據，不包括修改公差。
•閉合。將開放樣條曲線修改為連續閉合的環。
•移動頂點。將擬合點移動到新位置。
•細化。通過添加、權值控制點及提高樣條曲線階數來修改樣條曲線定義。
•反轉。修改樣條曲線方向。 Tracking: 從一系列臨時點中定位點；
Mtp: 定位兩點的中點。 convert命令目前實現了多段線的轉換，可以將將舊格式的二維多段線（POLYLINE）轉換成新格式的多段線（LWPOLYLINE）。對包含在塊中的多段線也進行轉換。 統贏 Star CAD 2010 中文繪圖軟體獨家提供了對3D connexion三維滑鼠的支援，用戶可使用3D connexion三維滑鼠操作 統贏 Star CAD 2010 3D視圖，流覽3D模型。統贏 Sta rCAD 2010 可以接收三維滑鼠發來的X，Y，Z三軸旋轉與位移資訊，並對其正確處理，實現只有高端CAD產品所具有的3自由度，3D實體操作，極大的方便了用戶在3D空間內操作，使用戶實現3DCAD設計的效率更高、更加方便。
