統贏 GstarCad 2017 功能介紹

軟體名稱:    統贏 GstarCad
語言版本:    繁體中文
支援系統:    Windows XP/vista/7/8/10

統贏CAD 2017充分發揮自主內核的優勢,性能卓越、操作簡便、運行穩定,是用戶設計、分享圖紙的更好選擇。

統贏CAD 2017採用塊共用技術,對於圖塊數量多圖紙記憶體佔用大幅降低,最高可降低5倍以上,從而可以打開更大規模的圖紙,設計操作也更加流暢。統贏CAD2017不僅增加了表格(TABLE)、透明度、外部參照在位編輯等用戶廣泛關注的重要功能,同時,堅持一貫的創新思路,增加了對稱繪圖、輪廓線、圖塊斷線、物件斷線、圖形比較等多項實用的特色功能,針對特定操作可大幅簡化操作,提升設計效率。

GstarCAD2017專業版



一、效能改進

圖塊資料共用
    統贏CAD 2017打開圖紙時圖中如果有大量重複圖塊,記憶體佔用大幅下降,打開、操作更順暢,使統贏CAD處理複雜圖紙的能力得到進一步提升,對模具、建築設備專業特別適用。

GstarCAD支援AUTOCAD



二、新增和改進功能

1、表格(TABLE)
    表格(TABLE)是國內外大量使用者需要的一項重要功能,可以幫助用戶更方便地創建、編輯和輸出表格,且與AutoCAD完全相容。
表格還同時提供了表格編輯(TABLEDIT)、表格樣式(TABLESTYLE)、表格輸出(TABLEEXPORT)功能,使用者可以預設表格樣式、編輯表格單元的內容、在表格單元中插入圖塊、將表格輸出成EXCEL的*.csv文件。

GstarCAD2017支援AUTOCAD

2、透明度
    當圖形相互重疊時,可通過設置透明度同時顯示前後的圖形,讓圖紙細節纖毫畢現,對於工程設計、市政規劃等設計非常有幫助。統贏CAD 2017中可根據需要設置圖層、填充、物件的透明度。

GstarCAD2017支援AUTOCAD

3、平面攝影(FLATSHOT)
    在模型空間可以輕鬆生成三維模型的平面投影,並可以輸出成檔或直接以圖塊的形式插入到當前圖中。

 GstarCAD2017支援AUTOCAD

4、參照編輯(REFEDIT)改進
    支援外部參照在位編輯,參照編輯無需打開原圖,且時可參照底圖,更加方便。

 GstarCAD2017支援AUTOCAD

5、區域覆蓋(WIPEOUT)改進
    在設計時需要傢俱、設備等遮擋後面的圖形,使圖面看上去更整潔。一些圖形輪廓線比較複雜,但統贏CAD舊版和其他同類CAD的區域覆蓋不支援圓和圓弧,很多用戶為此非常煩惱。統贏CAD 2017區域覆蓋徹底解決了這個問題,不僅增加對圓以及帶圓弧段多段線的支援,還可以根據需要設置圓弧段的精度。

 GstarCAD2017支援AUTOCAD

6、對象捕捉改進
    當打開等分捕捉和距端點捕捉時,統贏CAD 2017狀態列會顯示等分數和距離輸入框,用戶無需打開捕捉對話方塊就可隨時調整等分數和距端點的距離,操作更方便。



三、創新功能

1、我的雲盤
  統贏提供的免費雲盤,統贏CAD 2017可與統贏雲圖網頁版、電腦版、手機版共用圖紙資料,網頁、手機、電腦上都能輕鬆同步看圖,讓工作更加自由方便。

GstarCAD2017支援AUTOCAD

2、對稱繪圖
    無論是工程設計還是機械設計,都有很多對稱圖形,以前常規的辦法是繪製一半再鏡像生成另一半,統贏CAD 2017可以在繪製時自動生成對稱圖形,且可隨時拾取對稱軸、並可設置生成對稱圖形的命令。

 GstarCAD2017支援AUTOCAD

3、輪廓線(OUTLINE)
    在設計中也經常要繪製圖形的外輪廓線,例如建築設計中需要利用外牆線來計算面積、繪製散水或屋頂,如果沒有專用工具,設計人員需要用多段線一點點去描或複製圖形後通過刪除、修剪、合併才能得到外輪廓線。統贏CAD 2017的輪廓線功能可以輕鬆搞定這個難題,只需框選所有圖形,就可快速搜索、計算並繪製出外輪廓線。

GstarCAD2017支援AUTOCAD

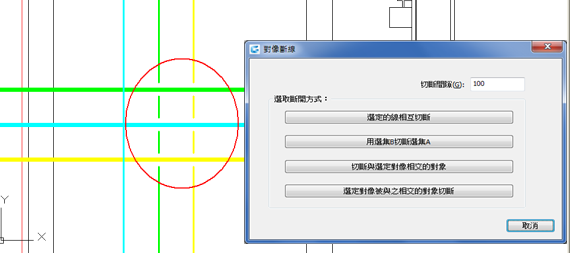

4、物件斷線(BREAKOBJECT)
    當設備管線出現交叉但不相連的狀態時,會將其中一條線打斷並留有一定間隙,表示被打斷的管線在下方;在編輯其他圖形時也經常需要將圖形在相交處打斷。統贏CAD 2017的物件斷線提供了四種斷開方式供選擇,可以滿足各種狀況,還可根據需要設置間隙寬度。

GstarCAD2017支援AUTOCAD

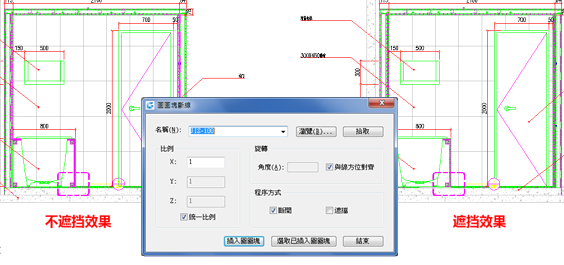

5、圖塊斷線(BLOCKBREAK)
    插入設備圖塊時通常會將下面的管線斷開,如果下面有填充也會讓圖塊遮擋填充,這樣可以使圖面更加整潔、美觀。如果手動操作,無論是斷線還是生成區域覆蓋都很麻煩,用統贏CAD 2017的圖塊斷線就簡單了。圖塊斷線功能不僅可以在插入圖塊時自動進行斷線或遮擋處理,圖塊還可與線的方向自動對齊,已插入的圖塊也可進行處理。遮擋處理時不僅可自動生成與圖塊外輪廓匹配的區域覆蓋,而且區域覆蓋可自動跟隨圖塊移動、跟圖塊一起被刪除。

GstarCAD2017支援AUTOCAD

GstarCAD2017支援AUTOCAD

6、圖形比較(OCMP)
    統贏CAD 2017版設計了新的圖形比較功能,它按圖形特徵進行比較,不僅可以比較新舊兩個版本圖紙的變化,還可以比較同一張圖中兩處圖形的差異。

GstarCAD2017支援AUTOCAD

7、座標輸出(COEXPORT)
    可在CAD圖中批量拾取點,將座標值輸出為TXT或XLS文檔,可以給規劃、測繪、施工相關行業用戶帶來便利。

GstarCAD2017支援AUTOCAD
